Изготовление СГУ — сложный технологический процесс с допусками в единицы микрон. Подробное описание всех этапов приведено на странице изготовление СГУ. Ниже разобрано, из каких операций состоит производство уплотнений, какие материалы применяются и почему точность каждого шага влияет на срок службы изделия.
Содержание
- Что такое сухие газодинамические уплотнения
- Конструкция и принцип работы СГДУ
- Где применяются сухие газодинамические уплотнения
- Материалы для изготовления уплотнительных пар
- Система подачи буферного газа
- Основные этапы производства СГУ
- Контроль качества и испытания уплотнений
- Изготовление или ремонт: что выбрать
- Часто задаваемые вопросы
Что такое сухие газодинамические уплотнения
Сухие газодинамические уплотнения (СГУ, СГДУ) — это торцевые уплотнения вала компрессора. Они работают без смазки и без механического контакта деталей. Между торцовыми поверхностями формируется тонкий газовый слой уплотняемой среды. Он полностью исключает попадание масла в перекачиваемый газ.
По сравнению с масляными уплотнениями сухие газодинамические уплотнения снижают эксплуатационные затраты. Такие уплотнения не требуют системы циркуляции масла высокого давления. Это упрощает обслуживание компрессора и повышает надёжность работы оборудования.
Сухие уплотнения представляют собой альтернативу традиционным контактным конструкциям уплотнений. Отсутствие механического трения увеличивает ресурс пары и снижает потери мощности компрессора на трение вала.
Конструкция и принцип работы СГДУ
Уплотнение состоит из двух торцовых колец. Одно кольцо — вращающееся седло, закреплённое на валу. Второе — неподвижный торец в корпусе. Пружины прижимают торец к седлу в статическом состоянии, до пуска компрессора.
При вращении вала спиральные канавки на седле захватывают буферный газ. Газ нагнетается к центру уплотнения, и давление газа в слое растёт. Торец отходит от седла, формируется рабочий газовый зазор 2–5 мкм. Механический контакт между деталями прекращается — уплотнение переходит в режим бесконтактной работы без утечки газа наружу.
Важно! Стабильность газового зазора напрямую зависит от точности притирки торцовых поверхностей уплотнения. Отклонение более 1 мкм приводит к контакту пары и ускоренному износу.
Основные типы конструкций уплотнений
| Тип уплотнения | Количество ступеней | Условия применения |
|---|---|---|
| Одинарное | 1 | Невысокое давление, нетоксичные среды |
| Тандемное | 2, последовательно | Высокое давление природного газа |
| Двойное «спина-к-спине» | 2, встречно | Особые условия, двустороннее вращение |
Тандемное СГДУ применяется в нагнетателях природного газа чаще других типов конструкций. Первая ступень уплотнения принимает основной перепад давления уплотняемой среды. Вторая ступень резервная — она вступает в работу при повреждении первой и предотвращает утечку газа до планового останова.
Где применяются сухие газодинамические уплотнения
СГДУ устанавливаются на роторное оборудование газовой и нефтяной промышленности. Основная область применения — центробежные компрессоры и нагнетатели природного газа высокого давления.
- Нагнетатели природного газа на компрессорных станциях магистральных газопроводов.
- Центробежные компрессоры газоперерабатывающих предприятий.
- Газодожимные компрессорные установки на нефтяных месторождениях.
- Компрессоры технологического газа в химической промышленности.
- Насосы для перекачки сжиженных углеводородных газов.
- Турбодетандеры установок подготовки природного газа.
Во всех этих случаях уплотнение вала работает при высоком давлении технологического газа. Задача сухих уплотнений — предотвратить утечки газа в атмосферу и обеспечить безопасность эксплуатации оборудования.
Материалы для изготовления уплотнительных пар
Выбор материалов определяется составом уплотняемой среды и рабочим давлением газа. Природный газ часто содержит примеси сероводорода и углекислого газа. Эти компоненты агрессивны к ряду металлов.
| Деталь | Материал | Особенности |
|---|---|---|
| Седло | Карбид кремния | Высокая твёрдость, химическая стойкость |
| Торец | Графит с антифрикционными пропитками | Низкий коэффициент трения |
| Корпус, втулки | Нержавеющая сталь | Устойчивость к коррозии |
| Вторичные уплотнительные кольца | Витон, PTFE | Герметизация неподвижных соединений |
| Пружины | Нержавеющая сталь, сплавы Hastelloy | Работа в коррозионных средах |
Карбид кремния химически инертен к природному газу и большинству агрессивных сред. Именно поэтому его выбирают для седла в подавляющем большинстве конструкций сухих газодинамических уплотнений. Для сред с высоким содержанием водорода применяется карбид вольфрама — он снижает риск утечки за счёт меньшей проницаемости.
Система подачи буферного газа
Работа сухого газодинамического уплотнения невозможна без системы подготовки буферного газа и системы контроля параметров. Эта система очищает газ от механических примесей и капельной влаги перед подачей в зону уплотнения.
Загрязнения в буферном газе закупоривают спиральные канавки на седле. Это нарушает формирование газового зазора и ведёт к преждевременному выходу узла из строя. Поэтому система подготовки газа включает фильтры тонкой очистки, регуляторы давления и контрольно-измерительные приборы расхода газа.
Стабильность давления подаваемого газа влияет на ресурс сухих газодинамических уплотнений не меньше, чем качество изготовления самой пары. Даже правильно изготовленное уплотнение быстро даст утечку при нестабильной подаче буферного газа.
Основные этапы производства СГУ
Полный цикл изготовления сухих газодинамических уплотнений включает девять последовательных этапов. Каждый этап завершается контролем качества деталей.
- Проектирование узла под параметры конкретного компрессора.
- Подбор материалов для торцовой пары и корпусных деталей.

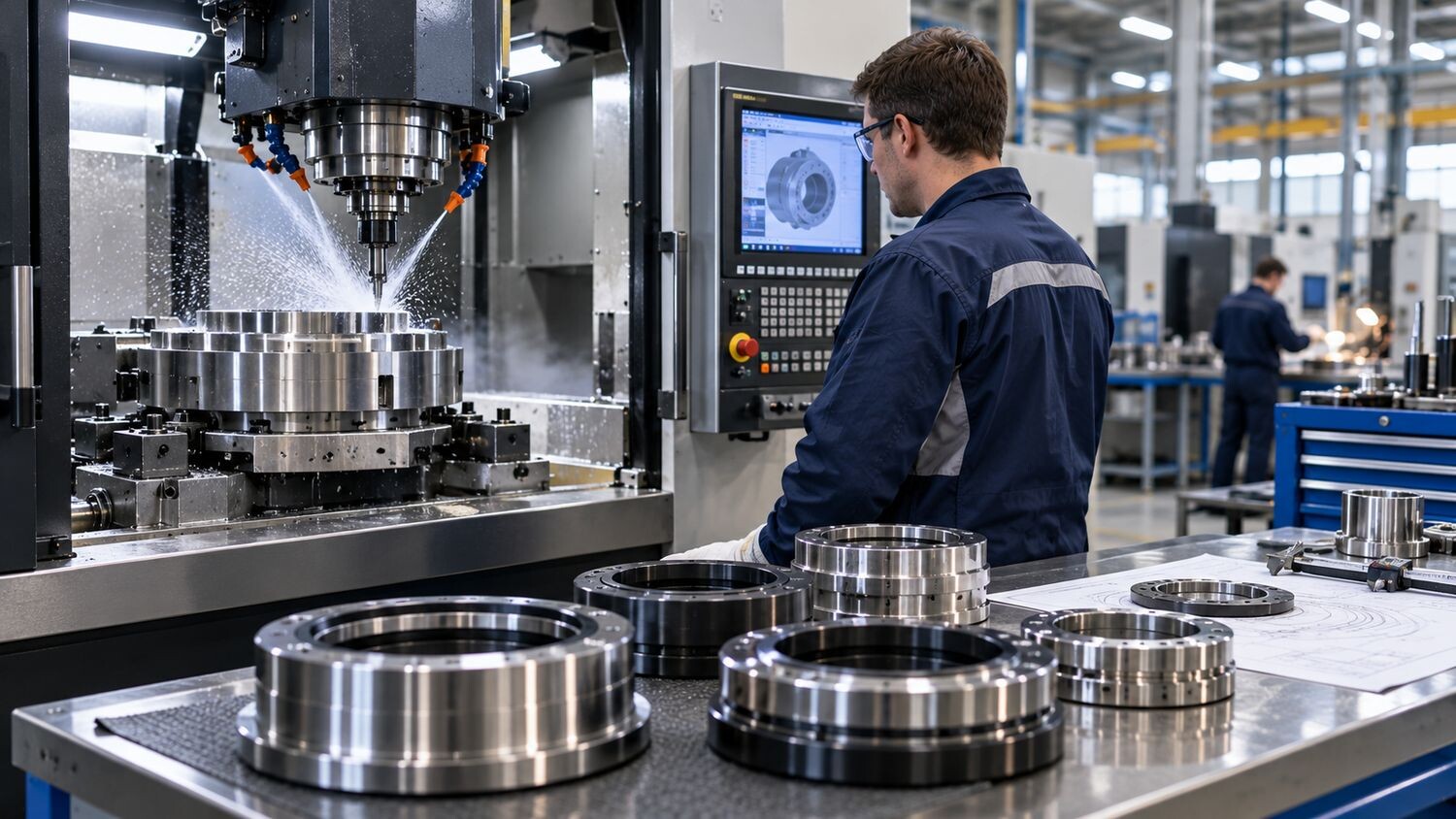

- Механообработка деталей на станках с ЧПУ.
- Нанесение спиральных газодинамических канавок на седло.
- Прецизионная притирка торцовых поверхностей.
- Динамическая балансировка вращающихся деталей.
- Сборка узла в помещении с контролируемой чистотой воздуха.
- Стендовые параметрические испытания под рабочим давлением газа.
- Неразрушающий контроль и оформление документации.
Нарушение последовательности операций или пропуск контрольных точек ведёт к дефектам изделия. Такие уплотнения выходят из строя раньше расчётного срока службы и дают повышенную утечку газа.
Притирка и газовый зазор уплотнения
Прецизионная притирка — один из самых сложных этапов производства уплотнений. После притирки неплоскостность торцовых поверхностей не превышает 1 мкм. Только при таком допуске возможна стабильная бесконтактная работа пары без утечки газа.
Глубина спиральных канавок составляет 3–10 мкм. Профиль канавок рассчитывается под рабочее давление и частоту вращения конкретного компрессора. От точности этого расчёта зависит устойчивость газового зазора при разных режимах эксплуатации.
Балансировка для высоких скоростей вращения
Центробежные компрессоры работают на высоких скоростях вращения вала. Даже малый остаточный дисбаланс вращающихся деталей вызывает вибрации. Вибрации нарушают равномерность газового зазора и ускоряют износ торцовых поверхностей уплотнения.
Балансировка выполняется на специализированных стендах. Деталь разгоняется до рабочей частоты вращения, датчики фиксируют величину и место дисбаланса. Процедура повторяется до достижения нормы остаточного дисбаланса.
Контроль качества и испытания уплотнений

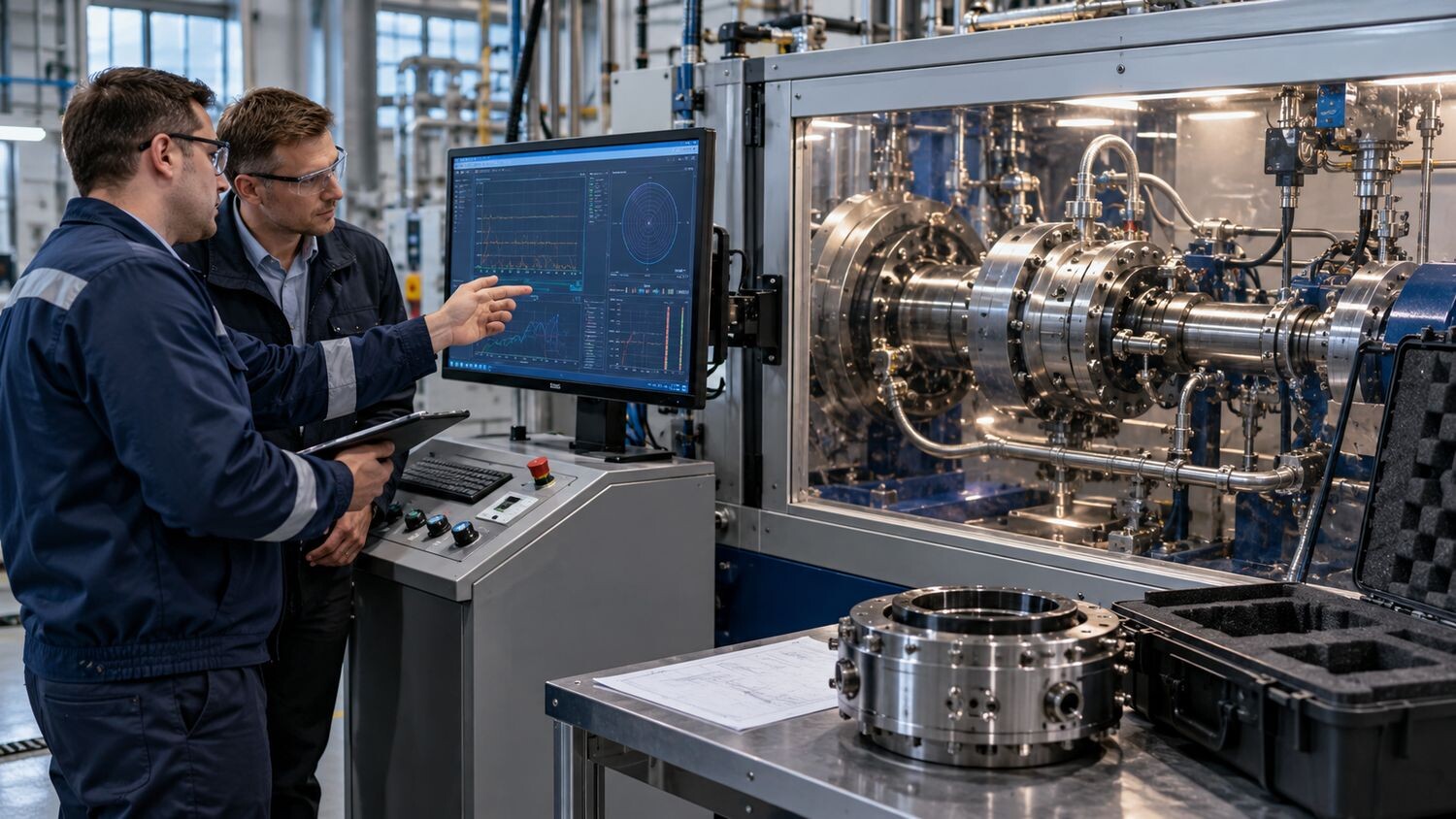

Каждый узел проходит стендовые испытания перед отгрузкой заказчику. На стенде воспроизводится рабочее давление буферного газа и частота вращения вала.
- Статическая опрессовка уплотнения давлением газа.
- Пуск и разгон до рабочей частоты вращения.
- Контроль утечек газа через обе ступени уплотнения.
- Измерение вибраций подшипниковых узлов на рабочих режимах.
По результатам испытаний оформляется протокол с параметрами давления и расхода газа. Дополнительно применяется неразрушающий контроль — ультразвуковая и капиллярная дефектоскопия деталей корпуса и торцовой пары уплотнения.
Важно! Только успешное прохождение полной программы испытаний, включая проверку на утечку газа, служит основанием для отгрузки СГУ заказчику вместе с паспортом изделия.
Изготовление или ремонт: что выбрать
Не всегда требуется изготовление нового узла уплотнения. Если уплотнение вышло из строя, часто достаточно ремонта с восстановлением рабочих поверхностей. Ремонт включает повторную притирку, замену изношенных деталей и повторную балансировку.
Новое изготовление необходимо при значительном износе седла, повреждении карбида кремния или изменении рабочих параметров компрессора. Решение принимается по результатам дефектовки снятого узла и анализа материала торцовой пары на специализированном предприятии.
Часто задаваемые вопросы
Сколько служит сухое газодинамическое уплотнение?
Срок службы качественно изготовленного СГДУ составляет не менее 3–5 лет непрерывной работы. Точное значение зависит от условий эксплуатации и чистоты буферного газа.
Чем СГУ отличается от масляного уплотнения?
СГУ работает без смазки, за счёт газового зазора между торцовыми поверхностями. Масляное уплотнение требует постоянной подачи масла под давлением и системы его очистки.
Почему для высокого давления применяют тандемное уплотнение?
Тандемная конструкция делит перепад давления уплотняемого газа между двумя ступенями. Это снижает нагрузку на каждую пару и повышает надёжность работы всего узла.
Итог
Изготовление СГУ требует точного производственного оборудования и квалифицированных специалистов. Каждый из девяти этапов влияет на итоговый ресурс уплотнения. Соблюдение технологии производства обеспечивает надёжную и безопасную работу компрессора без утечек газа на протяжении всего межремонтного периода.
